RESPIRATORS le mascherine per Covid-19 firmate NASA

Continua la produzione del JPL per migliorare la quotidianità durante la pandemia da Covid-19, arrivano Respirators, lemascherine con filtro della NASA

Durante la pandemia da Covid-19 abbiamo visto diversi progetti del Jet Propulsory Lab: ventilatori per aiutare nella respirazione e la collana per evitare di toccare il viso. Il JPL della NASA ha sviluppato Respirators, delle mascherine di protezione individuale per il Covid-19, stampate in 3D ma non certificate da NIOSH o gruppi medici, utili quando non si ha più disponibilità di DPI nel mercato. Come negli altri progetti del JPL, i materiali sono facili da reperire e a basso costo in modo da riuscire ad aiutare al meglio la comunità. Inoltre sono disponibili 3 diverse forme per utilizzi differenti: Performance, Comfort, Conforming. Per scegliere il modello più adatto bisogna valutare i materiali a disposizione, l’uso che si intende fare e la forma del viso.

Ogni mascherina tenta di imitare la geometria facciale in modo da essere il più confortevole possibile. Questo è possibile grazie all’utilizzo di elementi rigidi per un solido attacco dei filtri e una parte flessibile in modo da essere adattata al volto. E’ possibile pulirla con un disinfettante e un panno usa e getta. La maschera senza sigillo aggiunto può anche essere lavata sotto immersione di acqua saponata/soluzione disinfettante.

Performance Respirator

Questo respiratore tenta di imitare al massimo la geometria facciale grazie all’utilizzo di due diversi materiali: materiale rigido per un solido attacco dei filtri e una parte flessibile per adattarsi al volto. Sostituendo l’elemento rigido è possibile avere due diverse configurazioni:

  • Supporto per cartuccia filtro: una piastra rigida si collega alla parte flessibile e alla cartuccia filtro, con un design attualmente compatibile per le 3M. In futuro sarà possibile ampliare il progetto per altri filtri.
  • Filtro personalizzato integrato: il filtro 92 cm quadrati è integrato nel DPI. Un mezzo filtro collega l’aspiratore e lo scarico ai due lati del respiratore.

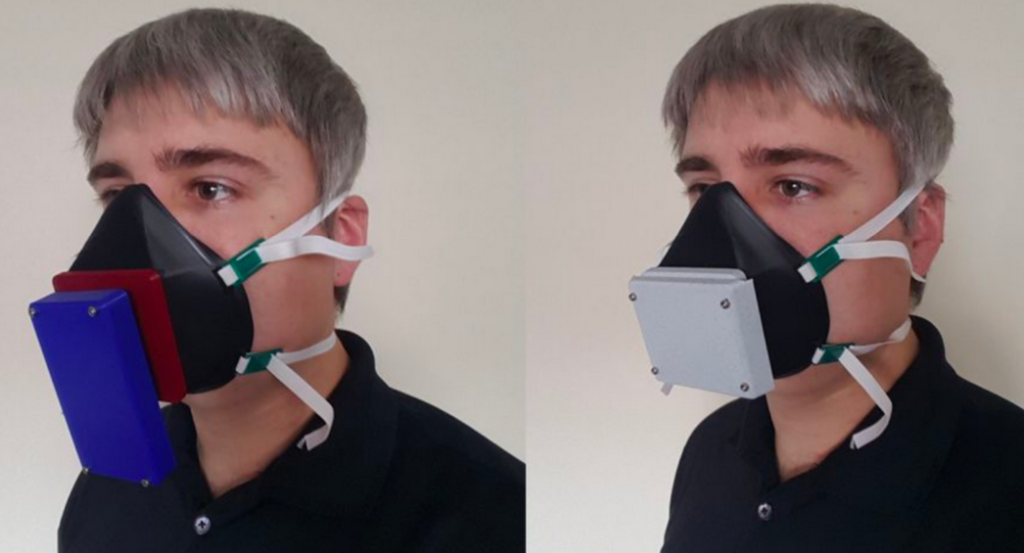

A sinistra la mascherina col supporto per la cartuccia, a destra la mascherina con filtro integrato

Comfort Respirator

Progettata per una tenuta più a sicura e un uso prolungato, facile da realizzare con le più comuni stampanti 3D in PLA o PETG (design rigido) oppure in Shore 95A TPU (design flessibile). Il design modulare consente l’aggiunta di una valvola di scarico e l’uso di filtri singoli o doppi in modo da poter essere utilizzata anche durante l’attività fisica.

Per garantire una tenuta positiva e un comfort ottimale è consigliabile inserire una gomma EDPM a tenuta stagna nella parte rigida del DPI. E’ possibile scegliere il grado di comfort desiderato consultando l’apposita tabella.

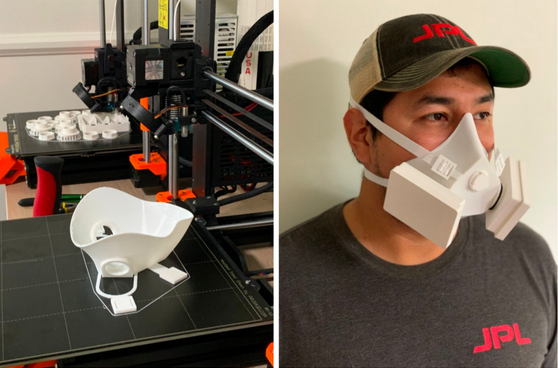

Stampa e vestibilità della mascherina Comfort Respirator

Comforming Respirator

Questo DPI è realizzato con del materiale flessibile per essere facilmente adattato alla faccia e da una stampa veloce e può essere adattata a filtro doppio o singolo. Sono disponibili due diverse versioni:

  • Fast Vase con una forma più semplice e stretta nel naso
  • Low Profile Vase più squadrata e larga nel naso

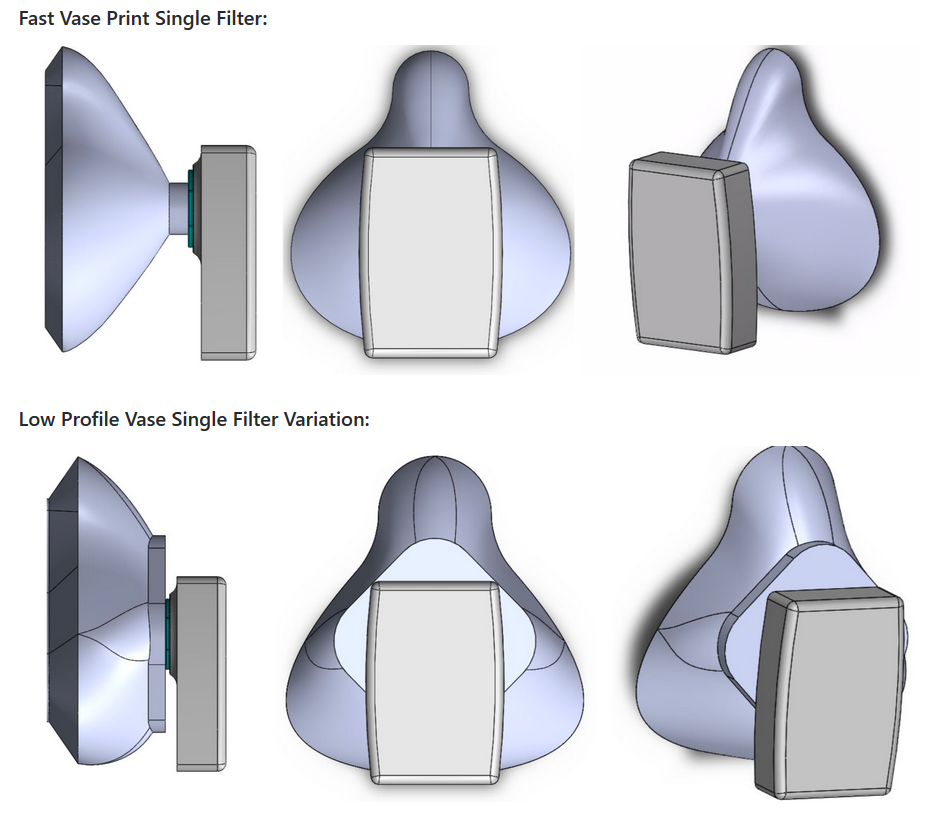

I due modelli di Comforting Respirators

Realizzare i Respirators

Per realizzare le mascherine Respirators della NASA indispensabile nella pandemia da Covid-19 è necessario avere il materiale adeguato:

  • 1 Bobina in PLA
  • 1 Bobina in Shore 95A TPU
  • Filo elastico
  • Clip cinturino per elastico
AmazonBasics - Filamento per stampanti 3D, in polilattato (PLA), 1,75 mm, argento, 1 kg per bobina
  • Filamento per stampanti 3D, diametro 1,75 mm, argento, bobina da 1 kg, progettato per adattarsi alla maggior parte delle più comuni stampanti 3D (controllare le dimensioni della bobina per assicurarsi della compatibilità)
  • Realizzato in PLA, un materiale termoplastico di uso comune, noto per la bassa temperatura di fusione e per la facilità d’uso (non è necessario un letto riscaldante); inoltre presenta un basso livello di deformazione, è inodore e offre una finitura lucida.
  • La barra di stato integrata nella bobina indica la percentuale di materiale e la lunghezza approssimativa residue
  • Ideato per ridurre gli inceppamenti; con custodia richiudibile inclusa per proteggere il filamento tra un utilizzo e l’altro; tenere lontano dai raggi UV
SainSmart bobina piccola da 1.75 mm in TPU, filo flessibile 3D 250 g, precisione delle dimensioni +/-0,05 mm, Shore 95A, blu
  • Piccola bobina 250 g, si ripone semplicemente nel cassetto di una scrivania occupando poco spazio.
  • Ad alta resistenza, ma anche flessibile. Il poliuretano termoplastico TPU è essenzialmente poliuretano che appartiene alla classe di TPE dei materiali termoplastici.
  • Resistente a olio, grasso e all'abrasione.
  • Ampiamente utilizzato in molte applicazioni. Come utensili elettrici, articoli sportivi, dispositivi medici, cinghia ecc.
  • Adatto per stampanti 3D comuni sul mercato. Nella dimensione di 1,75 mm SainSmart TPU è adatto alla maggior parte delle stampanti 3D.
Corda Elastico Piatto, 3mm x 64m Cordoncino Elastico Piatta, Rotondo Corda Filo Elastica, Bianco Rocchetto per Cucito e Artigianato
  • Dimensioni: Elastico cucito da 64 metri, elastico bianco largo 3 mm.
  • Elasticità: Nastro elastico per cuciture, morbido ed altamente elastico.
  • Facile da tagliare: Puoi facilmente tagliare l'elastico alla lunghezza desiderata.
  • Uso: Elastico per accessori da cucito Buona adesione ed elasticità elastica, può spesso essere usato in parrucche, biancheria intima, pantaloni, gonne, cinture, lacci, cappelli, ritagli o oggetti fatti a mano fai-da-te, fili elastici forti, per fogli da cucito, coperte per bambini conforto e felicità nella tua vita.
  • Buon servizio: Se hai domande sul corda elastica 3mm, puoi contattarci via e-mail e ti risponderemo entro 24 ore.

Una volta stampati i singoli pezzi presenti nei file STL di ogni mascherina, l’assemblamento è facile e intuitivo, spiegato passo passo nella pagina GitHub di ogni mascherina. Oltre alla mascherina si può anche produrre il filtro, seguendo la guida specifica.
