Durante la pandemia da Covid-19 abbiamo visto molte persone costruire oggetti importanti per la pandemia, partendo dalle semplici mascherine per arrivare ai ventilatori Arduino e Raspberry.
Nel portale medici Triuggio (piccolo comune nella provincia di Monza e Brianza) viene illustrato come poter costruire un saturimetro per Covid-19 a casa con un kit semplice che ogni maker possiede. I medici chiedono anche che chiunque possieda le conoscenze adeguate possa costruire questi saturimetri e consegnarli a chi ha bisogno, magari affidandosi al medico di base.
[amazon bestseller=”mascherine” items=”3″]
Il saturimetro è uno strumento diagnostico molto importante durante la pandemia da Covid-19. Infatti misurando la saturazione di ossigeno nel sangue è possibile valutare l’evoluzione della malattia. Il kit è stato sviluppato dagli stessi medici in poco più di una settimana, è open-source, non risulta preciso come i saturimetri certificati ma potrebbe diventarlo.
Dopo aver effettuato un certo numero di misurazioni, il sistema invia in automatico i dati all’indirizzo e-mail del medico configurato nel software, come mostrato nel video.
Di seguito abbiamo selezionato i prodotti utili da Amazon
[amazon box = “B07XH45MWW, B07YKH44X9, B01L9GC470, B07YHJ9GZ4, B015A33LVG, B079D8ZY6D, B01LXJICO0, B009T1OTBM, B07GTNDNX9, B074VM7J6B, B07S829LBX, B07QV4GKF8, B07Y34HSK1, B07KR17FGJ, B07T6WHW2L, B07T6W8TRF”]
Per costruire il saturimetro per Covid-19 è necessario stampare il supporto per la pinza con una stampante 3D in PLA o ABS. E’ invece importante il colore, infatti una plastica scura servirà a interferire meno col sensore di luminosità. I file da stampare si trovano in una cartella Drive condivisa creata dagli stessi medici di Triuggio. Per la stampa con PLA l’estrusore deve avere una temperatura di 200 gradi mentre il piatto 60°. Per una stampa con ABS l’estrusore a 240° e il piatto 100°.

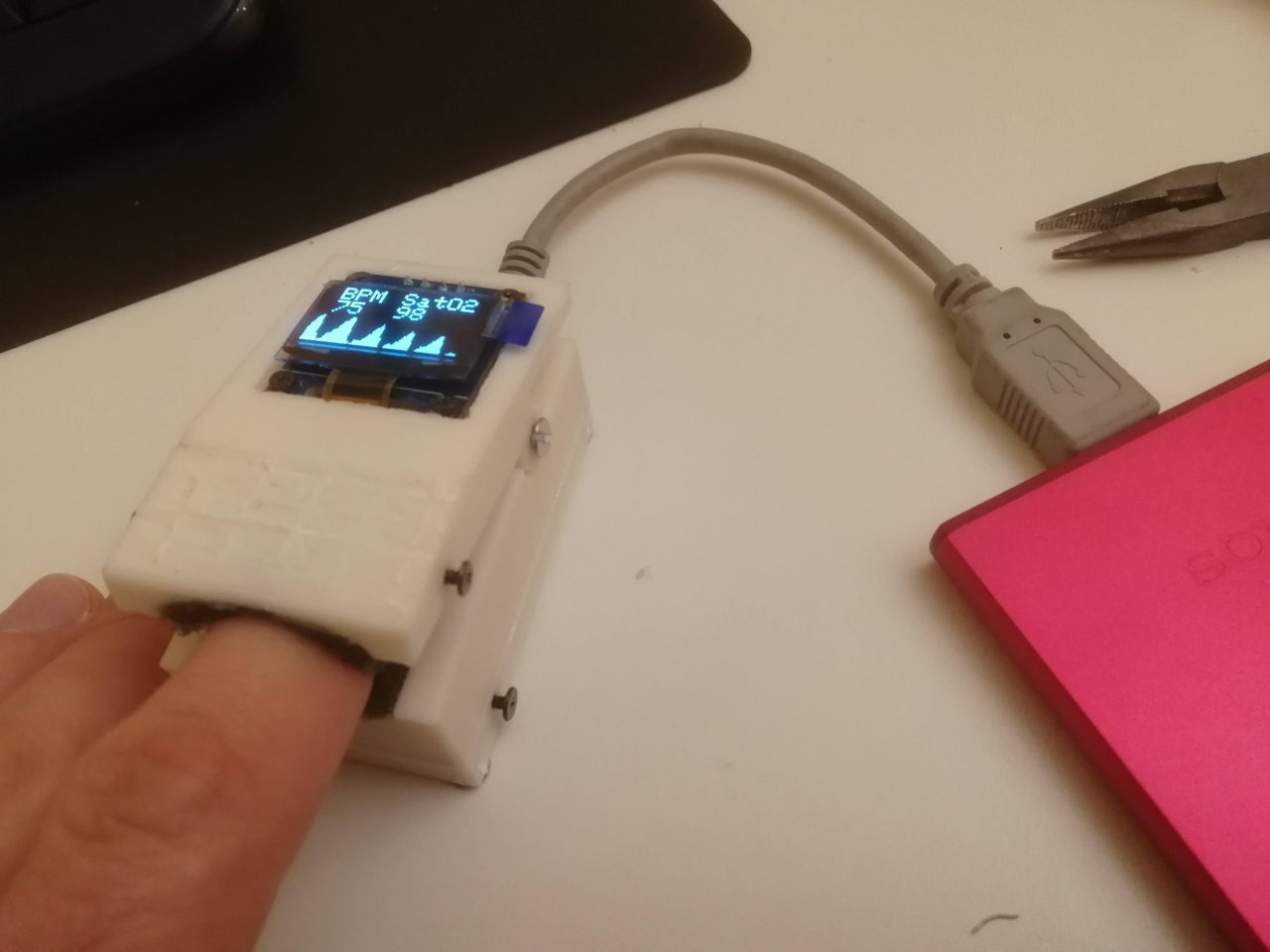

Dopo aver stampato i supporti è necessario inserire la scheda ESP32 (i PIN sono all’esterno del supporto), lo schermo LCD e il sensore saldato e incollato con colla a caldo e avvitando le parti, non prima di aver aggiunto la gomma piuma.
Successivamente è necessario configurare la scheda collegando i vari PIN secondo la tabella qui sotto, saldando i cavi verso il sensore se necessario.
La parte più difficile risiede nell’algoritmo per il calcolo della saturazione che calcola la percentuale di luce infrarossa e rossa (rispettivamente sangue ossigenato e non) durante la fase di sistole. Per la calibrazione sono state svolte diverse fasi descritte nel web dei medici mentre un file aggiornato è presente nella cartella Drive.
Su Linux è necessario apportare delle modifiche ad alcune librerie.
Effettuando diverse prove su altri membri del gruppo, i valori del loro pulsossimetro collimano sufficientemente con valori registrati da un pulsossimetro commerciale.
La prima accensione avviene in modalità Access Point configurabile inserendo nella rete “esp32ap” (compare dopo 30 secondi dall’accensione) la password 12345678. La rete viene ricordata dal saturimentro anche nelle successive accensioni.
