Covid-19: arriva il saturimetro fai-da-te

Durante la pandemia da Covid-19 abbiamo visto molte persone costruire oggetti importanti per la pandemia, partendo dalle semplici mascherine per arrivare ai ventilatori Arduino e Raspberry.
Nel portale medici Triuggio (piccolo comune nella provincia di Monza e Brianza) viene illustrato come poter costruire un saturimetro per Covid-19 a casa con un kit semplice che ogni maker possiede. I medici chiedono anche che chiunque possieda le conoscenze adeguate possa costruire questi saturimetri e consegnarli a chi ha bisogno, magari affidandosi al medico di base.

Il saturimetro è uno strumento diagnostico molto importante durante la pandemia da Covid-19. Infatti misurando la saturazione di ossigeno nel sangue è possibile valutare l’evoluzione della malattia. Il kit è stato sviluppato dagli stessi medici in poco più di una settimana, è open-source, non risulta preciso come i saturimetri certificati ma potrebbe diventarlo.

Dopo aver effettuato un certo numero di misurazioni, il sistema invia in automatico i dati all’indirizzo e-mail del medico configurato nel software, come mostrato nel video.

Materiali necessari

  • 1 Scheda ESP32
  • 1 Sensore per pulsossimetro
  • 1 Display LCD
  • 6 Viti M3 da 15 mm, 12 viti M2 da 5 mm, 2 dadi autobloccanti M3
  • 1 Molla di penna a scatto, 1 molla ad estensione 6.25 mm x 22 mm
  • Gomma piuma nera 5 mm
  • 1 Cavo micro USB, 1 Power Bank
  • 1 Set crimpatrice Dupont con cavi dupont
  • 1 Set di saldatura a stagno
  • 1 Set colla a caldo
  • 1 Cobina di PLA o ABS scura

Di seguito abbiamo selezionato i prodotti utili da Amazon

Offerta
SP-Cow ESP32 Scheda di Sviluppo ESP-WROOM-32 ESP-32 ESP-32S Modulo 2.4GHz WiFi + Bluetooth Dual Mode modulo Antenna con Potenza Ultra Bassa (1 Pack)
  • Le ESP-WROOM-32 è un modulo versatile Wi-Fi + BT + BLE MCU, potente, versatile e può essere utilizzato per reti a bassa potenza e compiti impegnativi quali codifica vocale, streaming audio e decodifica MP3 e così via.
  • Il chip 2.4 GHz Wi-Fi e Bluetooth dual-mode è affidabile, scalabile e adattativo. Due core CPU possono essere controllati individualmente o alimentati.
  • Piccolo volume, facile da incorporare ad altri prodotti. ESP32 integra gli interruttori antenne, balun RF, amplificatori di potenza, amplificatori a bassa rumorosità, i filtri ei moduli di gestione dell'alimentazione. Tutta la soluzione occupa l'area di circuito meno stampata.
  • L'utente può interrompere la potenza della CPU e utilizzare il coprocessore a bassa potenza per monitorare continuamente lo stato delle periferiche o se alcuni dei valori analogici superano la soglia.
  • ESP32 integra anche una vasta gamma di periferiche, tra cui sensori touch capacitivi, sensori Hall, sensore di rumore basso, interfaccia per schede SD, interfaccia Ethernet, ad alta velocità SDIO / SPI, UART, I2S e I2C.
Offerta
BliliDIY Modulo Sensore Breakout Di Ossigeno A Frequenza Cardiaca Max30102 A Bassa Potenza Per Arduino
  • Monitor ottico della frequenza cardiaca e soluzione per pulsossimetria
  • Minuscole dimensioni della scheda 12,7 mm x 12,7 mm (0,5 pollici x 0,5 pollici)
  • Ldi potere
  • I driver di periferica
  • Algoritmo gratuito
AZDelivery Display OLED 0,96 pollici 128x64 Pixel I2C schermo retroilluminato per Arduino, Raspberry Pi con eBook
  • Grande display da 0.96 pollici con un forte contrasto, grazie all'innovativa tecnologia OLED utilizzata per la sua produzione
  • Se cercate un display che vi consenta di visualizzare quanti più elementi possibili, questo è il display lcd giusto per voi. Grazie all'elevata risoluzione di 128 per 64 pixel, il display per arduino offre molto spazio per la visualizzazione degli elementi!
  • Il display da 0,96 pollici è facile da collegare con il vostro Arduino, Raspberry Pi ecc. tramite l'interfaccia I2C per mezzo di soli quattro pin
  • Grazie ai controller standard (SSD 1306) avret6e a vostra disposizione una vasta gamma di librerie per Arduino, Raspberry Pi ecc., oltre che una serie di esempi pronti all’uso della nostra community, la programmazione sarà quindi un gioco da ragazzi
  • eBook Tutorial incluso gratuito contenente istruzioni di installazione e script di esempio! Acquistando da AZ-Delivery riceverete unicamente dei prodotti di qualità, realizzati in stabilimenti di proprietà che seguono delle rigorose procedure di controllo della produzione, con una fattura IVA inclusa e con consegna veloce direttamente dal nostro magazzino in Italia!
Tenlacum M3 - Confezione da 10 Viti a Testa Esagonale, in Titanio, M3 x 6 mm/8 mm/10 mm/12 mm/15 mm, Colore: Argento, 15 mm
  • Ben fatto al 100% in lega di titanio di alta qualità, offre una superficie di appoggio più ampia e alta resistenza alla trazione ma sono comunque a basso profilo come altre viti a bussola.
  • 100% nuovo di alta qualità, pratico e utile in parti macchine, fustellatura e serraggio.
  • Progettato con testa di presa, consente la guida dove non c'è spazio sufficiente per chiavi o prese.
  • Elevato livello di resistenza agli agenti chimici e alla corrosione, durevole e pratico in tutti gli ambienti, componenti di fissaggio, elementi di fissaggio industriali e di costruzione.
  • Ampiamente utilizzato in casa e in ufficio, apparecchiature di comunicazione, assemblaggio di navi e altri macchinari industriali.
Sourcingmap, confezione da 20 viti in lega d'acciaio con testa esagonale incassata da 12,9 mm, colore: nero, filettatura M2 x 5 mm.
  • Guida Tipo: Presa Esagonale; Testa Tipologia: Testa Esagonale; Materiale: 12.9 Lega Di Acciaio
  • Contenuto della confezione: 20 x esagono Vite; Nome del prodotto: esagono Vite; Dimensioni filettatura: (DXL) M2 x 5 mm / 0,08 ""x 0,2"" (D * L)
  • Peso: 5g; Colore Principale: Nero
  • Filettatura Distanza: 0.4mm; Lunghezza Totale L1) 7mm/ 0.7cm
  • Dimensioni Della Testa Dxk) 4 x 2mm/0.16"" x 0.08""(D H); Larghezza Su Piatto (s): 1.5mm/0.2cm
Offerta
BIC 4 Colours 3 + 1 HB Penna a Sfera e BIC HB Mine di Ricarica da 0,7 mm - Pacco da 1 + 12 Ricariche
  • Un sogno che si realizza: un set con penna a sfera tutto in uno, 3 colori d’inchiostro, un portamine incorporato e 12 mine di ricarica
  • La classica punta blu, nera e rossa più una matita HB medio-dura perfetta per una scrittura chiara: tutto con un semplice clic
  • Risparmia tempo e aiuta il pianeta: puoi ricaricare rapidamente le 3 penne e la matita attraverso la parte anteriore del fusto
  • Pulsante di cancellazione manuale: la penna BIC 4 Colours 3 + 1 HB cela nel pulsante una piccola gomma per matita per linee impeccabili
  • Sarà un piacere impugnare la pratica zona di presa in gomma opaca per un controllo costante
CON:P B34153 Assortimento Molle zincate, 200 Pezzi, Multicolore
  • Assortimento di 200 pezzi di molle di diversa dimensione
  • Le molle sono posizionate all'interno di una pratica valigetta con scomparti per mantenere tutto in perfetto ordine
HMF, schiuma a dadi, 440 x 315 mm, inserto per valigia, piano del tavolo, diverse altezze, modello 1451100 10 mm
  • La schiuma a griglia a pori fini è adatta per molti scopi diversi, ad esempio per riporre in modo sicuro attrezzi, fotocamere, tablet, miniature, oggetti da collezione e altro.
  • Griglia perforata pretagliata, 15 x 15 mm, adatta per miniature di Games Workshop, ad esempio Warhammer 40k, Age of Sigmar e altri giochi come Star Wars X-Wing.
  • Ideale come inserto per valigetta per modelli, valigetta per foto, cassetta degli attrezzi, valigetta per strumenti di misurazione, valigetta per strumenti musicali, droni e molto altro ancora.
  • Semplice da adattare alle proprie esigenze.
  • Dimensioni (larghezza x profondità): 440 x 315 mm. Diverse altezze disponibili.
AmazonBasics - Cavo da USB 2.0 A a micro B, in nylon a doppio intreccio | 0,9 m, Grigio scuro
  • Ideale per la ricarica di telefoni e tablet Android o per collegare dispositivi quali power bank, cuffie e altro; si prega di verificare che il dispositivo sia dotato di una porta micro USB B
  • Cavo USB 2.0 con connettori A maschio / Micro B; supporta una velocità massima di trasmissione dati di 480 Mbps
  • I connettori placcati in oro resistono alla corrosione per una maggiore purezza del segnale; la testa compatta del connettore funziona con la maggior parte degli chassis; migliore capacità di ricarica fino a 2100 mA
  • Con una guaina in fibra di nylon a doppio intreccio per una maggiore protezione, resistenza e flessibilità, i cavi sono stati testati per piegarsi a 90 gradi 10.000 volte; è incluso un fermacavi per regolare la lunghezza del cavo ed evitare che si aggrovigli
  • Misura 0,9 m di lunghezza; vari colori disponibili
Offerta
Powerbank 20000mAh Anker PowerCore Essential 20000mAh, power bank con PowerIQ e ingresso USB-C, caricabatterie portatile per iPhone, Xiaomi, Huawei, Samsung, iPad, batteria esterna ad alta capacità
  • CAPACITÀ ULTRA ELEVATA: la capacità di 20000 mAh offre più di 5 ricariche per iPhone XS e più di 4 ricariche per iPhone 11, quasi 5 ricariche per Samsung Galaxy S10 e più di 2 ricariche e mezzo per iPad mini 5.
  • RICARICA AVANZATA: la combinazione delle esclusive tecnologie PowerIQ e VoltageBoost di Anker offre una ricarica ottimizzata, mentre la modalità di ricarica di compensazione risulta il miglior modo per caricare gli accessori a bassa potenza.
  • RICARICA SIMULTANEA: la doppia porta USB del powerbank consente di caricare due dispositivi contemporaneamente.
  • SICUREZZA CERTIFICATA: il sistema di sicurezza MultiProtect di Anker garantisce una protezione totale per te e i tuoi dispositivi.
  • L’OFFERTA COMPRENDE: Anker PowerCore Essential Powerbank 20000, cavo micro USB, astuccio da viaggio, guida introduttiva, la nostra garanzia di 18 mesi senza pensieri e un servizio clienti (cavo USB-C e cavo Lightning non inclusi).
Pinze crimpatrice dupont Preciva con 1550pcs Pin Connettori e Cavo IDC 1.5m Pinza Piegatrice 28-18AWG 0.1-1.0mm² e 460pcs 2,54mm JST-XH Pin Maschio/Femmina Connettore per Cavo Adattatore presa set
  • Preciva Crimpatrice Dupont è Adatto per AWG28-18 0.1-1.0mm² Linguette e Ricettacoli Non-Isolati (2.54mm, 3.96mm, KF2510 Connettori), Ottimo per perni di alimentazione ATX, EPS, PCIE e SATA.
  • 1550 pcs Connettori Perni Maschio/Femmina Dupont e 1.5M (5 Ft) IDC Cavo.
  • 460pcs JST Connettore Kit con 2,54mm JST-XH 2/3/4/5/6 Pin Maschio/Femmina Connettore per Cavo Adattatore presa set
  • Realizzato in Acciaio al Carbonio e Gomma Isolata TPU,Robusto e Durevole.Disegno Unico per Risparmio del Lavoro e Utilizzo Comodo, Facile da Operare.
  • Preciva Dupont di Crimpatura set Può essere Ampiamente Usato in per Elettronico fai da te, Casa e Ufficio, ecc. Adatto per il lavoro fai da te su Arduino, Raspberry Pi e Ventola di PC ecc
Saldatore Kit,Preciva 60W 220V Kit di Saldatura a Stagno Professionale,Temperatura Regolabile 220℃〜480℃,5 Pz Punta saldatore,filo per saldatura50g,per Saldare Piccoli Elettrodomestici, Cellulari ecc.
  • TEMPERATURA REGOLABILE:Preciva saldatore kit si riscalda velocemente e lavora effetivamente,gamma termostato da 220°C a 480°C,più risparmio energetico, protezione ambientale e sicurezza con interruttore ON / OFF sul saldatore.
  • NUOVA TECNOLOGIA:La tecnologia ceramica interna riscaldata aiuta a riscaldare rapidamente il ferro saldatore stagno, mantenere la temperatura stabile e ridurre il consumo di energia.Il materiale resistente al calore,il tubo di acciaio e quattro fori di ventilazione sul saldatore consentono un rapido raffreddamento del saldatore
  • PER VARIE MANUTENZIONI DI ELETTRODOMESTICI:Riparazione di circuiti stampati, schede madri per computer di saldatura, componenti di telefoni cellulari, riparazioni elettriche, bricolage e altri progetti di saldatura
  • DESIGN ERGONOMICO:Manico in silicone resistente al calore ed ergonomico, design user-friendly, puoi stare tranquillo; staffa compatta con spugna extra può supportare meglio il saldatore evitando scottature o altri rischi; Le valigie in pelle PU sono progettate per trasportare tutte le attrezzature
  • 11 in 1 SALDATORE A STAGNO KIT:1x Saldatore,1x Dissaldatura,1x Saldatura a filo, 1x Pinzette antistatiche,1x Supporto con la spugna di pulizia,1 x Borsa utensili PU,5 x Punte di saldatura
Pistola Colla a Caldo con 60 Pezzi Stick di Colla Alta Temperatura Mini Pistola a Colla Grilletto Flessibile per Fai da Te, Progetti e Riparazioni, Uso Domestico, 20W, Blu
  • 60 bastoncini di colla inclusi. La confezione contiene 60 bastoncini di colla a caldo ecologici (100 mm x 7 mm).
  • Tempo di riscaldamento rapido è di 3-5 minuti, pronto per l'uso della pistola per colla a caldo in 3-5 minuti. Riscalda rapidamente e automaticamente la temperatura.
  • Molteplici applicazioni: le pistole possono essere utilizzate per modellare giocattoli, fiori artistici, decorazioni, metalli/prodotti in legno, cartone, sistemi di commutazione elettronica, ecc.
  • Il fusibile integrato impedisce il surriscaldamento e con il manicotto di protezione dal calore sull'ugello della pistola per colla a caldo può proteggere dalle scottature.
  • Con supporto rimovibile e flessibile per mantenere la pistola per colla stabile e in posizione verticale e può essere utilizzata in qualsiasi angolazione.
AmazonBasics - Filamento per stampanti 3D, in polilattato (PLA), 1,75 mm, grigio, 1 kg per bobina
  • Filamento per stampanti 3D, diametro 1,75 mm, grigio scuro, bobina da 1 kg, progettato per adattarsi alla maggior parte delle più comuni stampanti 3D (controllare le dimensioni della bobina per assicurarsi della compatibilità)
  • Realizzato in PLA, un materiale termoplastico di uso comune, noto per la bassa temperatura di fusione e per la facilità d’uso (non è necessario un letto riscaldante); inoltre presenta un basso livello di deformazione, è inodore e offre una finitura lucida.
  • La barra di stato integrata nella bobina indica la percentuale di materiale e la lunghezza approssimativa residue
  • Ideato per ridurre gli inceppamenti; con custodia richiudibile inclusa per proteggere il filamento tra un utilizzo e l’altro; tenere lontano dai raggi UV
AmazonBasics - Filamento per stampanti 3D, in ABS, 1,75 mm, grigio scuro, 1 kg per bobina
  • Filamento per stampanti 3D, diametro 1,75 mm, grigio scuro, bobina da 1 kg, progettato per adattarsi alla maggior parte delle più comuni stampanti 3D (controllare le dimensioni della bobina per assicurarsi della compatibilità)
  • Realizzato in ABS, un resistente materiale termoplastico d’uso comune, ideale per creare oggetti durevoli che richiedono una maggiore resistenza al calore
  • La barra di stato integrata nella bobina indica la percentuale di materiale e la lunghezza approssimativa residue
  • Ideato per ridurre gli inceppamenti; con custodia richiudibile inclusa per proteggere il filamento tra un utilizzo e l’altro; tenere lontano dai raggi UV

Come costruire il saturimetro

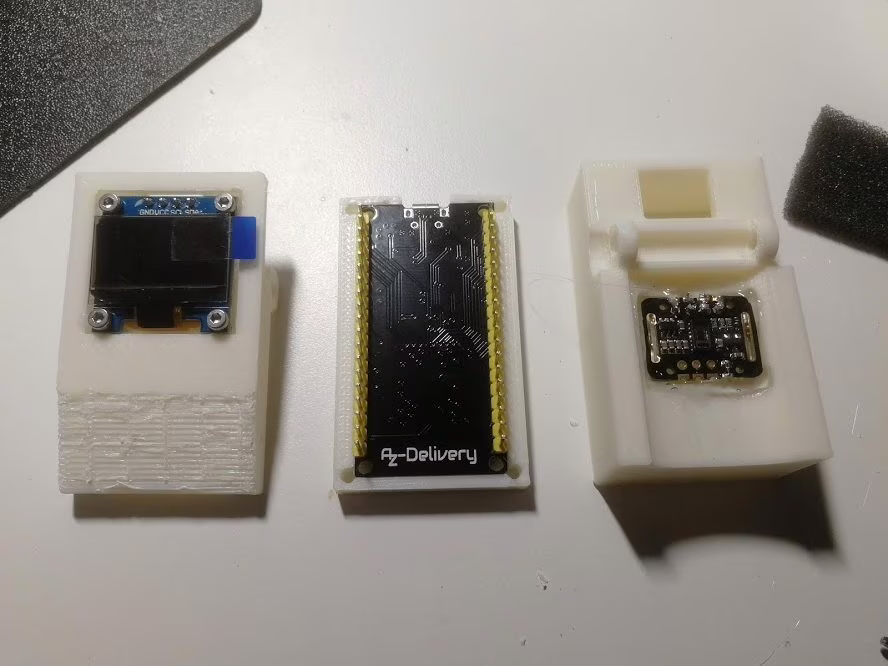

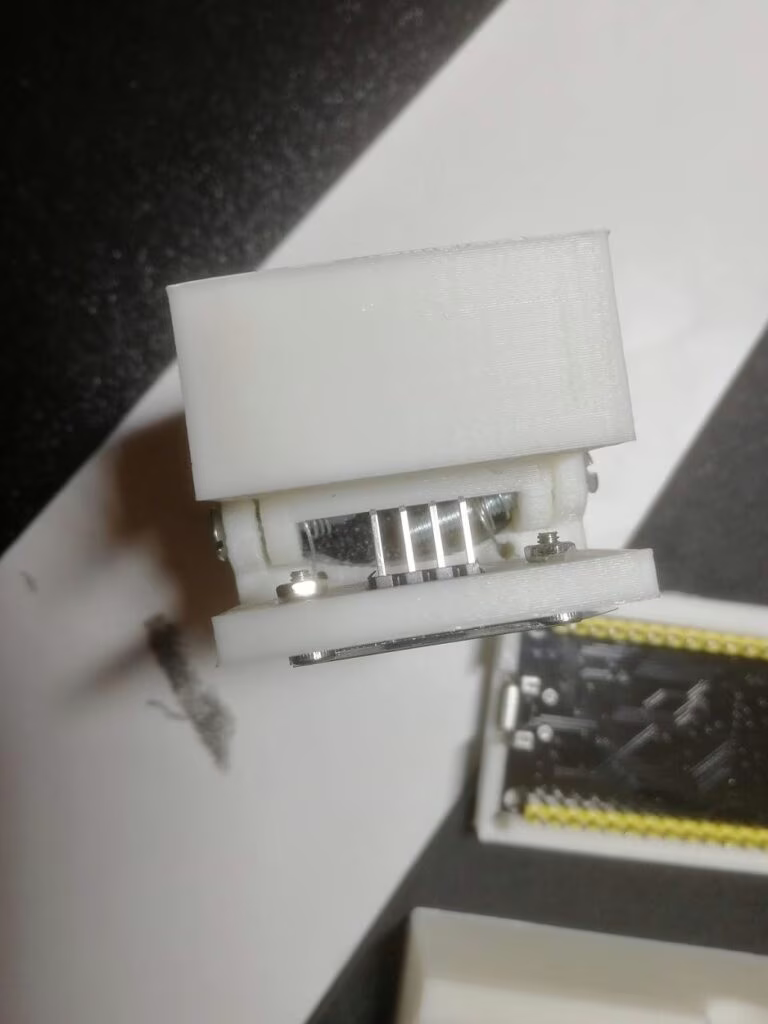

Per costruire il saturimetro per Covid-19 è necessario stampare il supporto per la pinza con una stampante 3D in PLA o ABS. E’ invece importante il colore, infatti una plastica scura servirà a interferire meno col sensore di luminosità. I file da stampare si trovano in una cartella Drive condivisa creata dagli stessi medici di Triuggio. Per la stampa con PLA l’estrusore deve avere una temperatura di 200 gradi mentre il piatto 60°. Per una stampa con ABS l’estrusore a 240° e il piatto 100°.

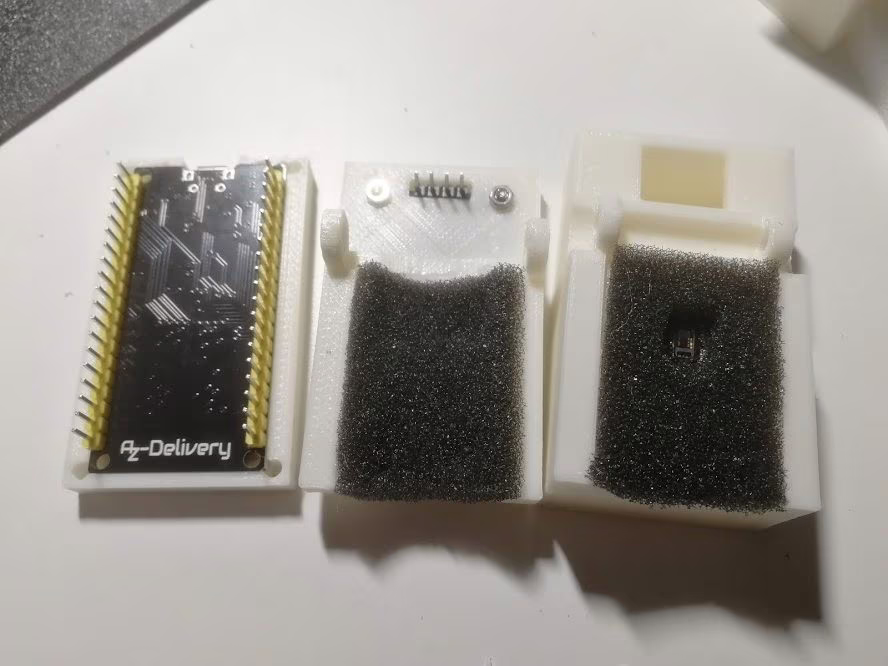

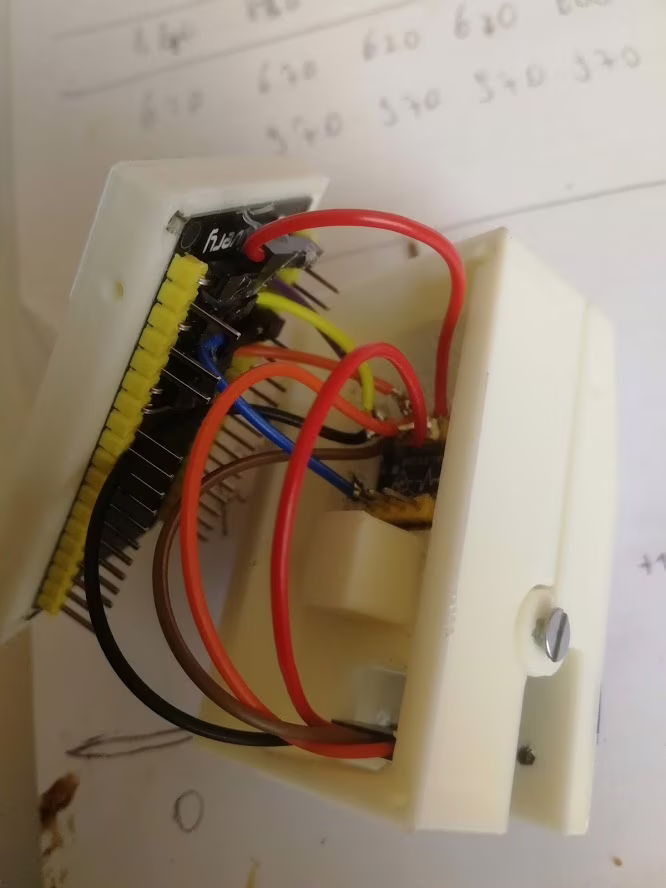

Dopo aver stampato i supporti è necessario inserire la scheda ESP32 (i PIN sono all’esterno del supporto), lo schermo LCD e il sensore saldato e incollato con colla a caldo e avvitando le parti, non prima di aver aggiunto la gomma piuma.

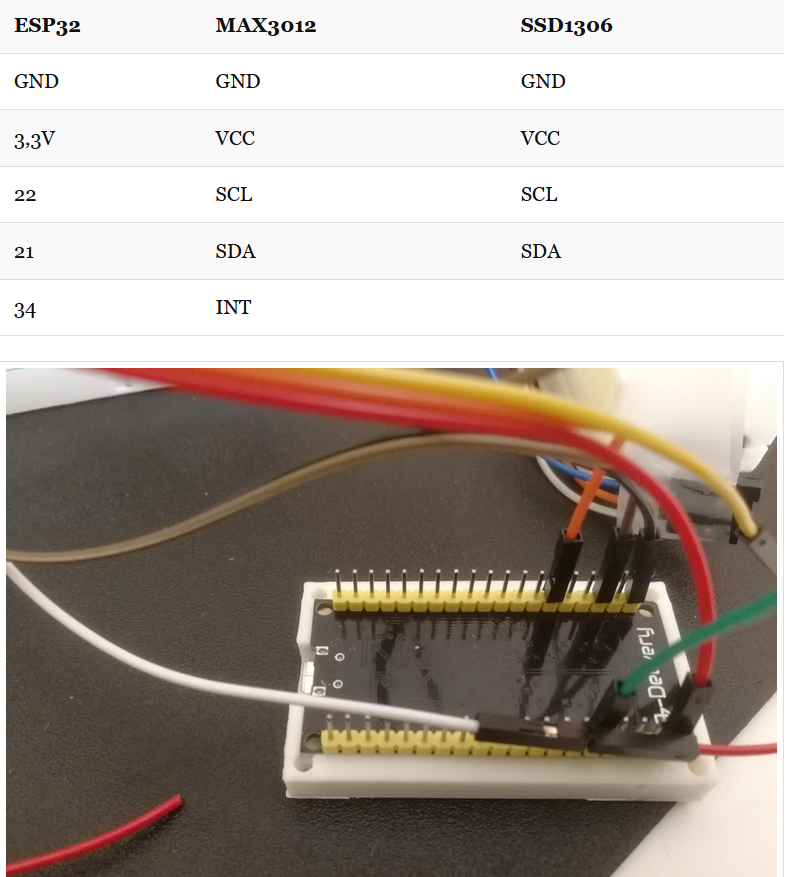

Successivamente è necessario configurare la scheda collegando i vari PIN secondo la tabella qui sotto, saldando i cavi verso il sensore se necessario.

La parte più difficile risiede nell’algoritmo per il calcolo della saturazione che calcola la percentuale di luce infrarossa e rossa (rispettivamente sangue ossigenato e non) durante la fase di sistole. Per la calibrazione sono state svolte diverse fasi descritte nel web dei medici mentre un file aggiornato è presente nella cartella Drive.
Su Linux è necessario apportare delle modifiche ad alcune librerie.

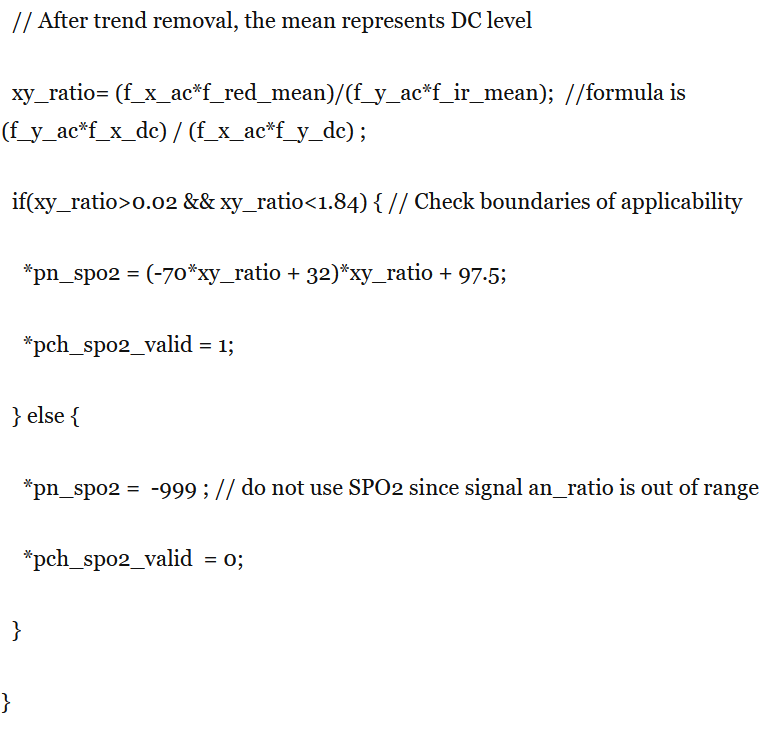

Algoritmo saturimetro

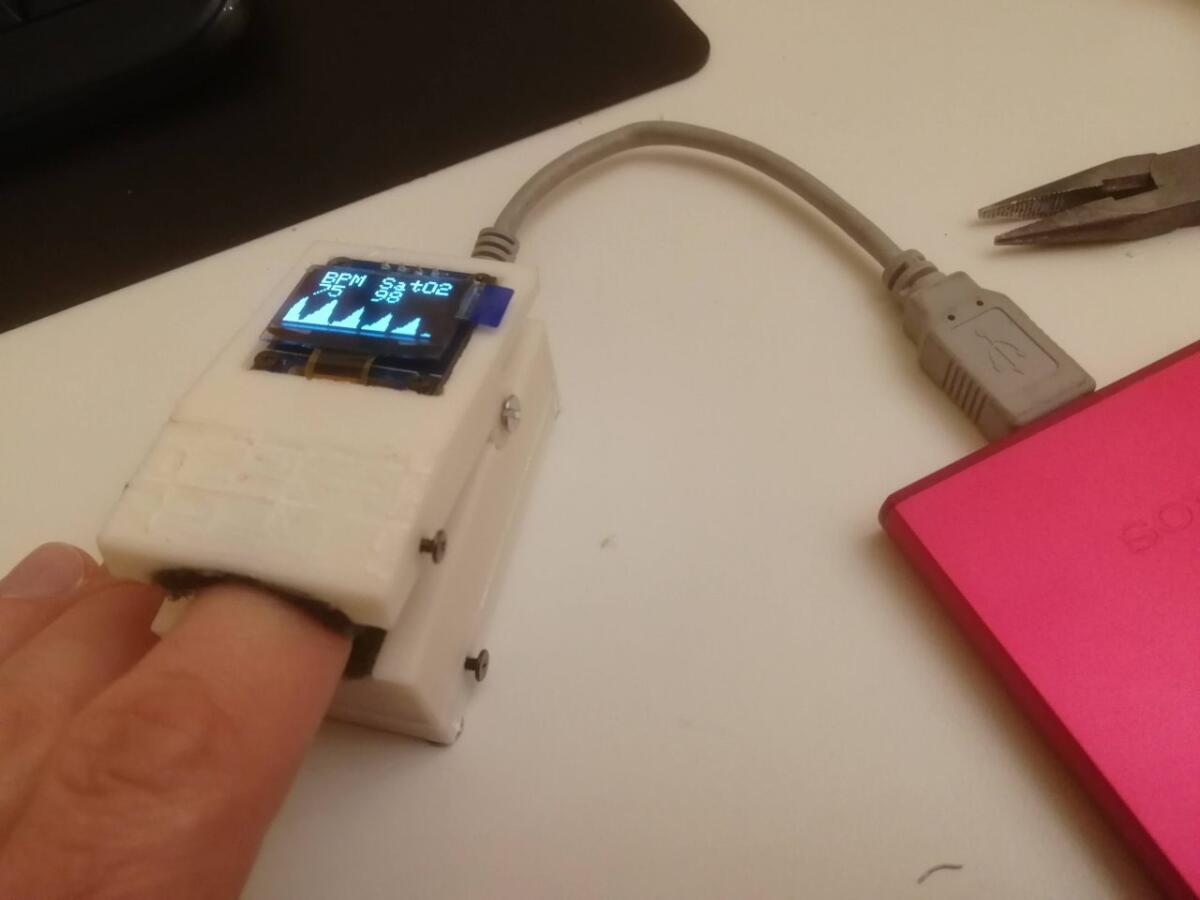

Effettuando diverse prove su altri membri del gruppo, i valori del loro pulsossimetro collimano sufficientemente con valori registrati da un pulsossimetro commerciale.

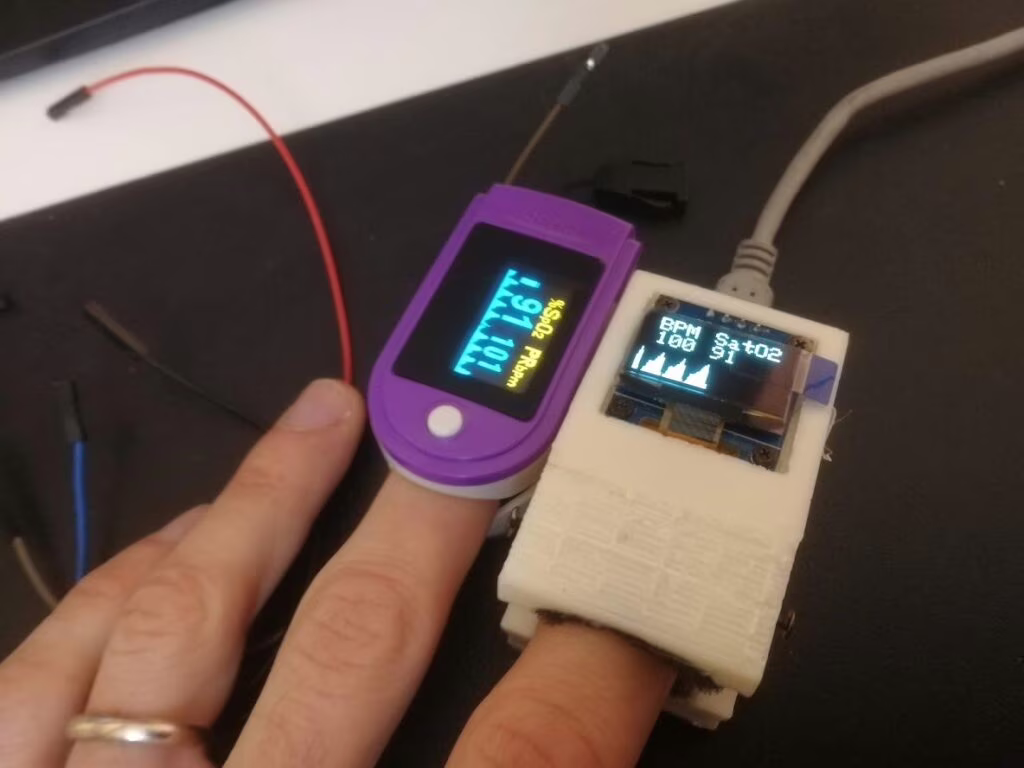

La misurazione del pulsossimetro dei medici di Triuggio (a destra) coincide con la misurazione di un pulsossimetro commerciale (a sinsitra).

La prima accensione avviene in modalità Access Point configurabile inserendo nella rete “esp32ap” (compare dopo 30 secondi dall’accensione) la password 12345678. La rete viene ricordata dal saturimentro anche nelle successive accensioni.
