L’Algebra del qubit e le operazioni base

Come abbiamo spiegato nella Parte 1, il qubit base è $|0\rangle$ e può essere trasformato in altri qubit tramite delle operazioni.
Come abbiamo anche detto, il qubit è rappresentato da un vettore di dimensione due:
$$|0\rangle =\begin{pmatrix}1\\0\end{pmatrix}$$

Se ancora non sapete cosa sia un qubit, beh, potete guardare questo bellissimo video de “La Fisica che non ti aspetti”, e leggere la prima parte di questa serie di articoli!

Chi già ha studiato algebra lineare, può facilmente dedurre come si elabora un qubit algebricamente:
Matrici 2×2.
In realtà, si utilizzeranno matrici 2×2 unitarie, in modo da mantenere l’amplificazione sulle probabilità e la reversibilità del processo.

Abbiamo dunque:
$$|\psi’\rangle=U|\psi\rangle$$
Dove:
$$U^\dagger U = 1$$
E dove $|\psi\rangle$ l’abbiamo detto essere un qualsiasi qubit, in stato base o in sovrapposizione.

Ma come si elabora un qubit in computer quantistico? Nel computer quantistico, queste matrici saranno chiamate “Gates” e compiono operazioni basilari sul qubit.

I pauli operators e operazioni base

Per ora abbiamo spiegato quindi qual è il qubit base e alla domanda “come si elabora un qubit?” abbiamo risposto: Con dei gates.

Vediamo ora i Pauli Operators, cioè i gates basilari per elaborare un qubit.

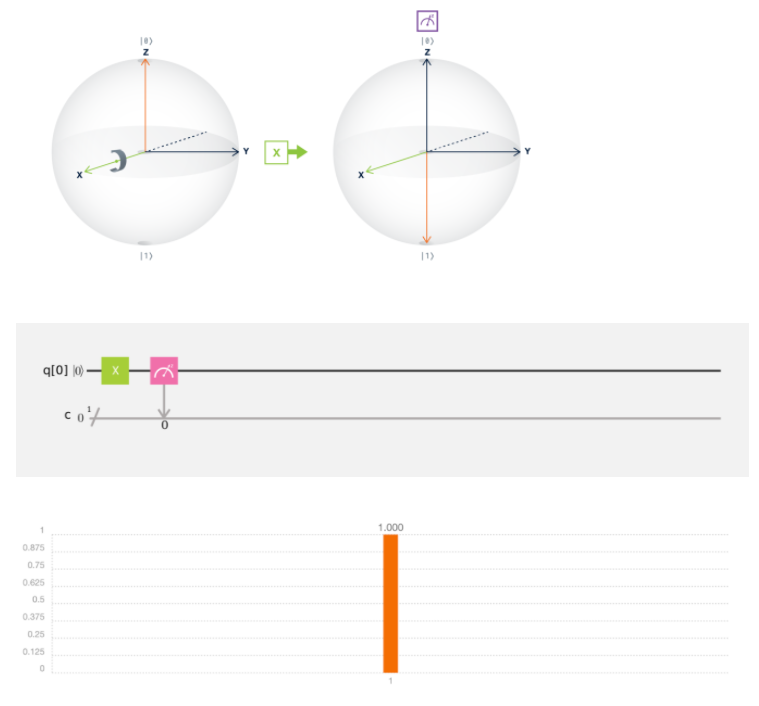

Il gate X:

Possiamo notare subito come X sia un classico “NOT” in algebra booleana, e trasformerà un $|0\rangle$ in $|1\rangle$ e viceversa.

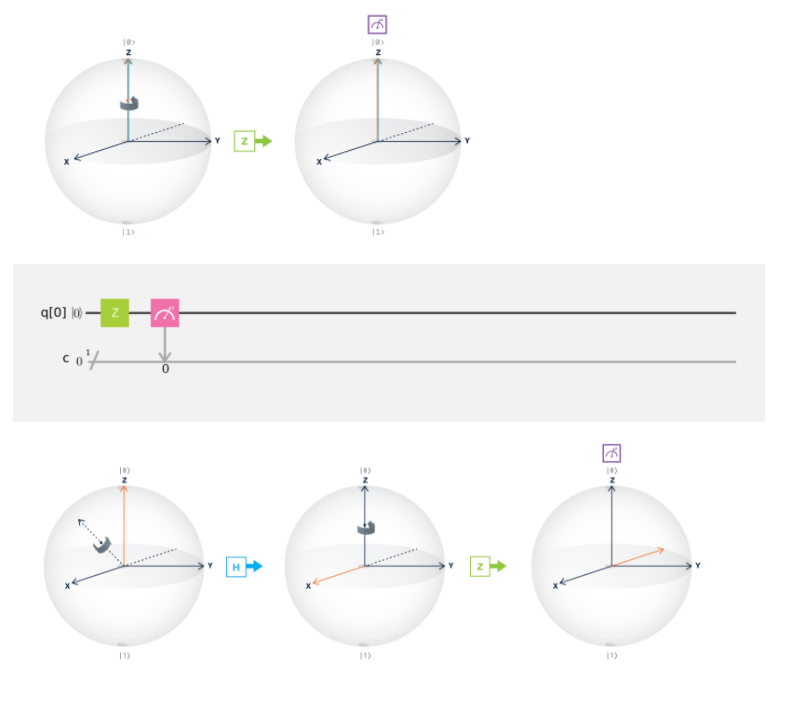

Abbiamo poi un phase-flips Z, cioè una matrice che cambia la fase al qubit che moltiplica, ruotandolo però lungo l’asse Z. Per vederne gli effetti, è quindi necessario che il qubit non sia sullo stesso asse. Per fare ciò, viene prima applicata la matrice H, che vedremo a breve.

Per finire, abbiamo la combinazione di X e Z in Y, che negherà il nostro qubit e lo cambierà di fase.

Possiamo notare subito come il secondo qubit base $|1\rangle$ si ottenga dal primo:
$$|1\rangle = X|0\rangle$$

Rappresentiamo un qubit

Risulta impossibile capire realmente il qubit senza rappresentarlo. Per farlo ricorriamo alla sfera di Bloch. Per ora vi risulterà arcano il suo funzionamento, ma ci aiuterà a distinguere i vari qubit che creeremo. Successivamente spiegheremo come funziona la rappresentazione. Per ora, basti questo:

Possiamo quindi ridefinire il nostro qubit come:
$$|\psi\rangle = \cos(\theta/2)|0\rangle + e^{i\phi}\sin(\theta/2)|1\rangle$$
Dove $\theta$ e $\phi$ sono segnati in figura.
Chiariremo meglio successivamente.

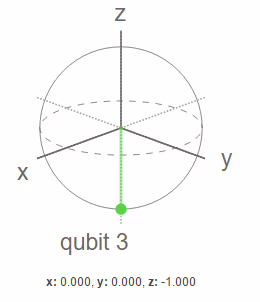

Ecco i qubit che conosciamo:

Come possiamo vedere i qubit $|0\rangle$ e $|1\rangle$ stanno solo nell’asse Z, rispettivamente a +1 e -1.

Quelle che per ora ci sembrano operazioni inutili (Z e Y) acquisiranno significato fra poco, introducendo i Clifford Gates.

Clifford gates

I “Clifford Gates” sono gli operatori secondari che servono a passare in uno stato di sovrapposizione.

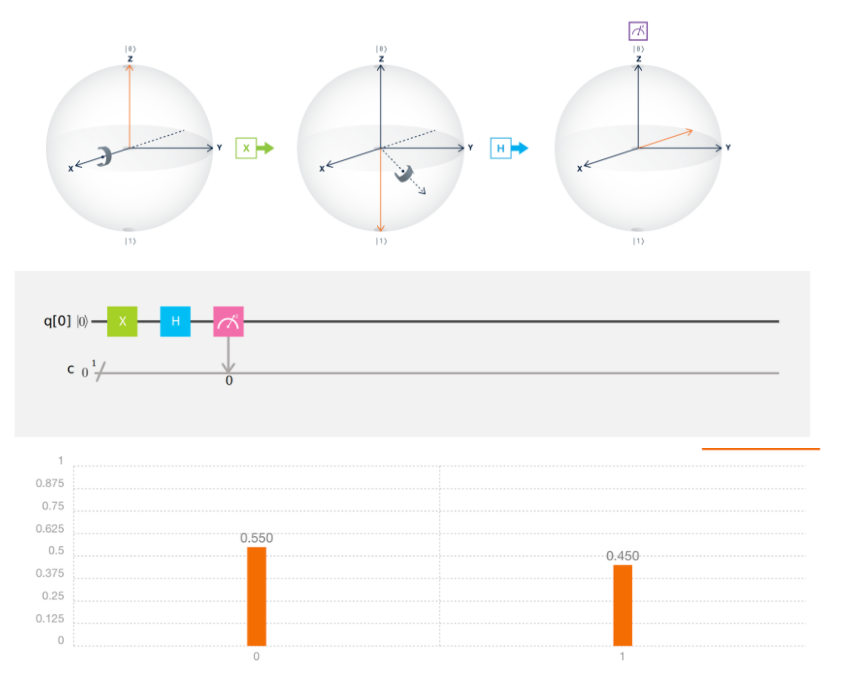

Il primo gate, noto come Hadamard Gate, serve a creare una nuova base detta diagonale, portando il nostro qubit $|0\rangle$ in uno stato di sovrapposizione, con le due probabilità (di essere $|0\rangle$ o $|1\rangle$ ) a $1/2$ se misurato con la base canonica.

Questo qubit rappresenta quello che nella Parte 1 abbiamo chiamato $|+\rangle$.

Se lo andiamo a rappresentare, capiamo cosa succede:
Il qubit non sta più sull’asse Z. Abbiamo quindi un qubit che è sia $|0\rangle$ che $|1\rangle$ per metà del tempo.

Questo qubit è il risultato di questa operazione:
$H|0\rangle$

E cosa succede se neghiamo con Z il nostro nuovo qubit? Come risultato, otteniamo $|-\rangle$ :

Abbiamo anche qui un qubit che è sia $|0\rangle$ che $|1\rangle$ per metà del tempo, ma differisce da quello precedente.

Questo qubit è dato da questa operazione:
$ZH|0\rangle$

E possiamo facilmente asserire che i due qubit appena creati siano ortogonali tra loro.

Abbiamo quindi una nuova base detta diagonale. Se misuriamo i vettori della base diagonale sulla base canonica otteniamo una misurazione al 50% $|0\rangle$ e al 50% $|1\rangle$, e viceversa se misuriamo i vettori della base canonica rispetto alla base diagonale.

Da notare, che lo stesso risultato si può ottenere con la combinazione XH, in quanto ruotando prima sull’asse X e poi su quello diagonale, si ottiene lo stesso risultato che ruotando sull’asse diagonale e poi sull’asse Z.

Misurare in una base non canonica:

Nel modello di computer quantistico che ci fornisce IBM, non possiamo scegliere in che base misurare un qubit, ma basta reinvertire gli assi applicando ancora la matrice H per ottenere lo stesso risultato che misurare i qubit nella nuova base diagonale:

Questo qubit è dato da questa operazione:
$HH|0\rangle$

Questo qubit è dato da questa operazione:
$HZH|0\rangle$

Arriviamo ad una terza base, la base circolare:
$$|\circlearrowright\rangle = \frac{1}{\sqrt{2}}(|0\rangle+i|1\rangle)$$
$$|\circlearrowleft\rangle = \frac{1}{\sqrt{2}}(|0\rangle-i|1\rangle)$$
Questa base si ricava applicando la matrice S dopo aver applicato la matrice H:
$$|\circlearrowright\rangle = SH|1\rangle $$
$$|\circlearrowleft\rangle = SZH|1\rangle $$

I due qubit saranno rappresentati sull’asse Y, e questo vuol dire che, praticamente, la matrice S ruota di soli 90° intorno sull’asse Z. (a differenza di Z che crea una rotazione di 180°).

Ancora, se si misura un qubit di questo tipo su una base canonica, si ottiene un risultato incerto. Se si misura nella base circolare, si ottiene un risultato determinato.

L’ultima matrice $S^T$ serve ad eseguire l’operazione inversa di S e quindi a passare dalla base circolare a quella canonica o diagonale.

Vi è infine il Gate T, che non appartiene però ai Clifford Gate. Il gate T sembra ruotare di 45° sull’asse Z, ma in realtà compie un’operazione più complessa, e che vedremo nella Parte 4.

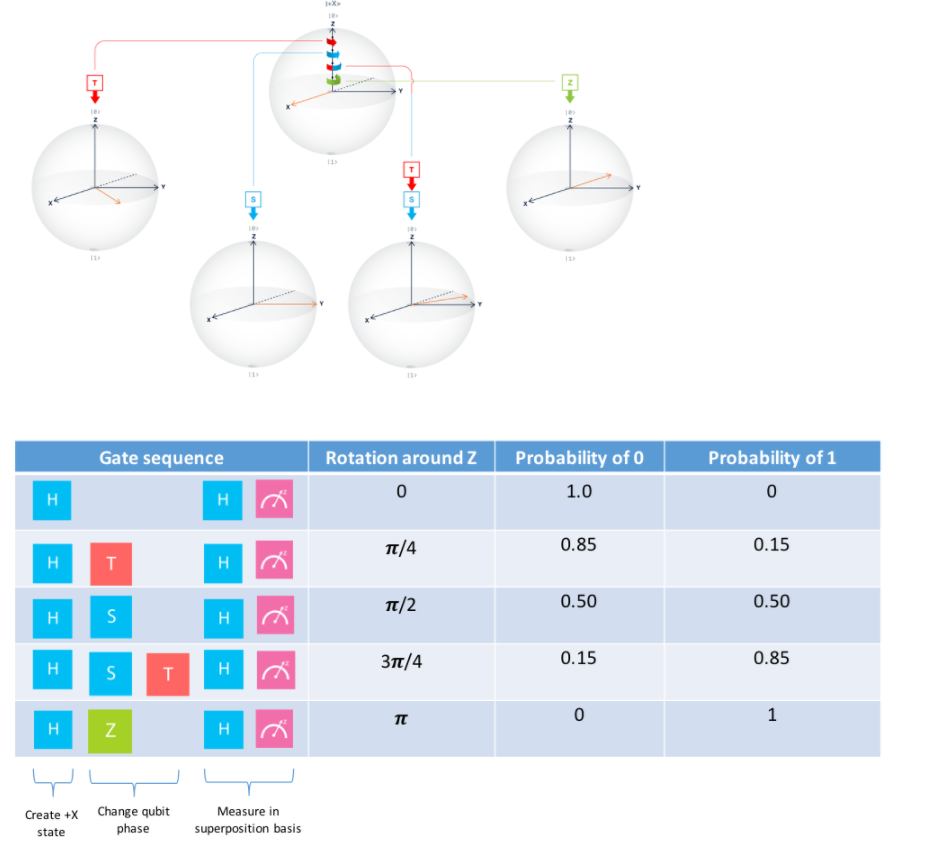

Ecco un riassunto di tutte le operazioni importanti con le matrici H, S, T e Z, partendo dallo stato $|+\rangle$:

Sveliamo l’arcano sulla sfera di Bloch

È il momento di capire come si rappresentano i qubit in sovrapposizione nella sfera di Bloch . Possiamo ricostruire un qualsiasi qubit (anche in sovrapposizione) calcolando il vettore di Bloch relativo, un vettore a tre dimensioni rappresentato in questo modo:
$$\langle X \rangle = \text{tr}(|\psi\rangle\langle \psi|X)$$
$$\langle Y \rangle = \text{tr}(|\psi\rangle\langle \psi|Y)$$
$$\langle Z \rangle = \text{tr}(|\psi\rangle\langle \psi|Z)$$

Lo stato è dato da:
$$|\psi\rangle \langle\psi|=(I+\langle X\rangle X + \langle Y \rangle Y + \langle Z \rangle Z)/2$$

E infine, ogni valore $\langle Q \rangle$ è calcolato misurando il qubit nella base standard e calcolandone le due probabilità:
$$\langle Q\rangle = P(0) – P(1)$$

In questo modo, possiamo rappresentare un qualsiasi qubit a prescindere dalla base, in un unico grafico. Questo è essenziale perchè i qubit $|\circlearrowright\rangle$, $|\circlearrowleft\rangle$, $|+\rangle$ e $|-\rangle$ , quando misurati nella base canonica, si comporteranno esattamente allo stesso modo, cioè risultando per metà $|0\rangle$ e per metà $|1\rangle$. Ma quei qubit SONO DIVERSI, e per capirne la differenza, basta rappresentarli nella sfera di Bloch.
